كيف يعمل جهاز حفر التعدين DTH (أسفل الحفرة)؟

كيف يعمل جهاز حفر التعدين DTH (أسفل الحفرة)؟

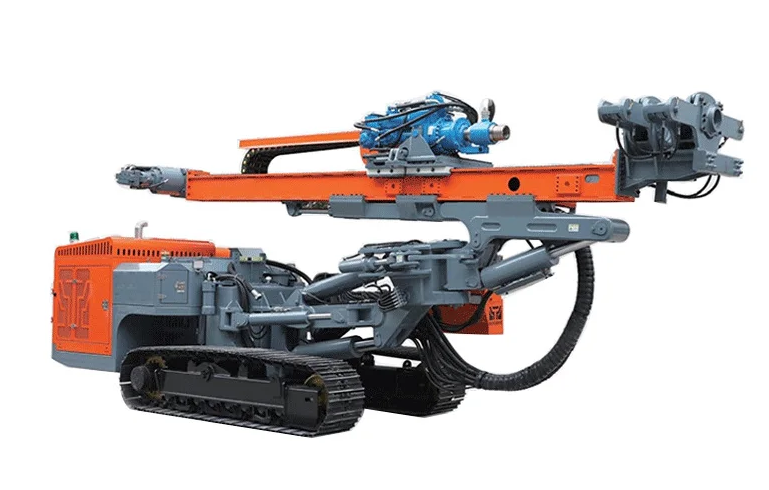

تعتبر مطرقة Down-The-Hole (DTH) تقنية حفر قوية وفعالة تستخدم على نطاق واسع في التعدين والمحاجر وحفر آبار المياه. أجهاز الحفر التعدينالمجهز بنظام DTH فعال بشكل خاص في اختراق التكوينات الصخرية الصلبة والكاشطة حيث قد تكون الطرق الأخرى بطيئة أو تتعرض لتآكل مفرط للقطع. المبدأ الأساسي الذي يميز DTH هو وضع آلية الإيقاع - المطرقة - مباشرة خلف لقمة الحفر في أسفل ثقب البئر، وليس في الجزء العلوي من سلسلة الحفر. يسمح هذا التكوين بنقل الطاقة مباشرة إلى الصخور، مما يؤدي إلى معدلات اختراق أعلى وفتحات أكثر استقامة.

المكونات الأساسية لنظام DTH على جهاز حفر التعدين هي المحول الفرعي أو محول الساق العلوي، وغلاف المطرقة الخارجي، والمكبس (المطرقة)، وصمام الفحص، وريشة الحفر. يتم توصيل المجموعة بأكملها بالجزء السفلي من سلسلة الحفر. يتم تشغيل العملية بواسطة الهواء المضغوط عالي الضغط، والذي يتم توفيره بواسطة ضاغط هواء كبير على السطح، وهو جزء لا يتجزأ من مجموعة أجهزة الحفر التعدينية. ينتقل هذا الهواء إلى أسفل الحلقة بين قضبان الحفر وغلاف المطرقة. يتم أيضًا توجيه جزء من هذا الهواء عبر مركز سلسلة الحفر للمساعدة في إزالة القطع، ولكن التدفق الأساسي لتشغيل المطرقة يكون من خلال الحلقة.

تبدأ دورة الحفر عندما يدخل الهواء عالي الضغط إلى مجموعة المطرقة من خلال المنافذ الموجودة في الغواصة العلوية. يدفع ضغط الهواء المكبس إلى الأعلى، مما يؤدي إلى ضغط الزنبرك أو إنشاء وسادة هوائية. بمجرد وصول المكبس إلى قمة شوطه، فإنه يكشف عن قناة هوائية تعيد توجيه الهواء عالي الضغط إلى أعلى المكبس. يؤدي هذا الانعكاس السريع للضغط إلى دفع المكبس بقوة إلى أسفل على الجزء الخلفي من لقمة الحفر. تنتقل طاقة التأثير مباشرة من المكبس إلى لقمة الحفر، والتي تقوم بعد ذلك بسحق الصخور الموجودة تحتها. تتكرر دورة الرفع والضرب عدة مرات في الثانية، عادةً ما بين 10 و30 هرتز، اعتمادًا على تصميم المطرقة وضغط الهواء.

وفي الوقت نفسه، يقوم النظام بإزالة قطع الصخور بكفاءة. بعد أن يقوم الهواء بعمله في تشغيل المكبس، يتم استنفاده للأسفل من خلال مركز لقمة الحفر، ويخرج من خلال الثقوب أو المنافذ مباشرة على سطح الصخر. يقوم تيار الهواء عالي السرعة هذا بطرد القطع المكسرة من قاع الحفرة ويحملها إلى أعلى المساحة الحلقية بين سلسلة الحفر وجدار البئر إلى السطح. إن استخدام حلقة سلسلة الحفر بأكملها كمسار عودة للقطع يسمح بالتنظيف الفعال، وهو أمر حيوي للحفاظ على سرعة الحفر ومنع التصاق لقمة الحفر. عادةً ما يتم تجهيز اللقمة نفسها بأزرار من كربيد التنجستن مصممة لتحمل قوى التأثير الهائلة والتآكل.

مزايا استخدام DTHجهاز الحفر التعدينكبيرة. ونظرًا لأن المطرقة تؤثر على الصخر مباشرة في قاع الحفرة، فإن هناك حدًا أدنى لفقد الطاقة في سلسلة الحفر، مما يجعلها فعالة للغاية، خاصة في الثقوب العميقة. تساعد عملية الطرق المستمرة على لقمة الحفر أيضًا في الحفاظ على دوران سلسلة الحفر بطريقة ثابتة، مما يساهم في حفر ثقب أكثر استقامة مقارنة ببعض الطرق الأخرى. تُعد منصات DTH الخيار المفضل للثقوب الانفجارية ذات القطر الكبير في مناجم الصخور الصلبة المفتوحة، ولنزح المياه من الآبار، ولأي تطبيق يتطلب اختراقًا سريعًا وموثوقًا للتكوينات الصعبة. إن قوة النظام، عندما يقترن بجهاز حفر تعدين قوي وضاغط، يجعله حجر الزاوية في استخراج المعادن الحديثة وبنائها.
